霍尔德电子生产的污泥在线浓度计是为测量市政污水和工业废水处理过程中水质浑浊程度而设计的在线检测仪表，利用的是光的透射率与被侧污水的浑浊成比例的原理。污泥在线浓度计可应用于检测生化处理过程的浑浊度变化，提供连续、准确的测量结果。

污泥在线浓度计菜单设置：

MODE键：按此键可以进入设置模式，显示设定菜单。

SET键：在进入设置模式后，此键才有效。显示菜单界面时，按此键可以进入选中的菜单。在各种菜单设置界面时，按此键可以保存数据并返回菜单界面。

RUN键：在设置模式有效，按此键退出设置模式，进入测量模式。

和键（以下称“▼”和“▲”键）：在进入设置模式后，此键才有效。显示菜单画面时，按此键可以上/下滚动菜单，改变选中位置。显示参数设置画面时，按此键可以增加/减小参数值，持续按此键可以快速增加/减小参数值。

污泥在线浓度计安装方法：

1.污泥在线浓度计变送器的安装：

（1）特别注意避免变送器受阳光直射；

（2）避免使变送器产生过多震动；

（3）避免变送器直接遭受雨水；

（4）避免变送器靠近大的电机或者处于强的电磁场中；

（5）仪表输出信号线必须为双芯屏蔽线；

（6）仪表必须有严格的接地。

2.污泥在线浓度计传感器安装

（1）浸没式安装方式是指把传感器通过安装支架浸入池中或罐中的安装方式。适合于曝气池、沉淀池、浓缩池、回流渠等场合。

（2）浸没式安装时，污泥在线浓度计传感器一定要安装在安装支架上，不可以用传感器的电缆将传感器悬挂在水中。传感器应浸没至水面下不小于30cm的深度，或者浸没至取样时通常到达的深度，并避免阳光直射。

（3）浸没式安装示意图

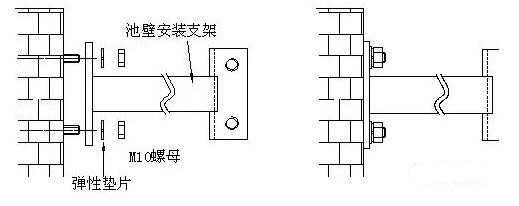

① 首先在安装传感器的池壁合适位置打入四个M10钢制膨胀螺栓，将如图所示的传感器池壁安装支架通过M10螺母和弹簧垫片固定在池壁的螺栓上，安装完成后下图所示。

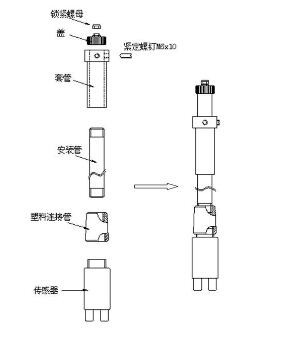

② 将浸没式污泥在线浓度计传感器的电缆和清洗气管依次穿过塑料连接管、安装管、套管、盖和锁紧螺母；将浸没式传感器的螺纹与连接套的螺纹孔相接并拧紧；连接套则与安装管相连；然后将安装管穿过套管，根据现场测量深度通过两个紧定螺钉将套管固定在安装管上的合适位置；将3/4寸弯管头与安装管拧紧，防止雨水和其他物质进入安装管；将锁紧螺母拧紧，固定电缆。

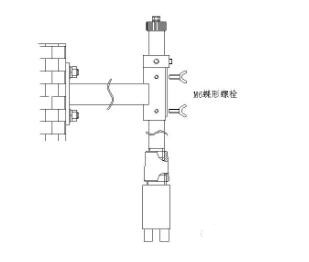

③将安装好的污泥在线浓度计传感器安装管装入安装在池壁上的支架上，并用两个蝶形螺栓固定，传感器的浸没式安装完成后所示：

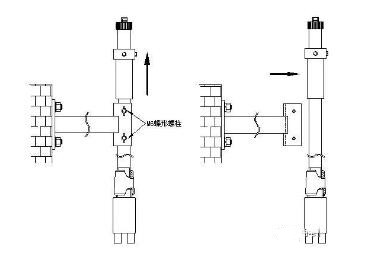

④如果需要将污泥在线浓度计传感器拆下清洗，拆卸时不需要将所有支架的零件拆下，只需要将左图所示的两个蝶形螺栓拧松，然后将安装有传感器的支架向上抽出约15cm，然后右图所示箭头方向拿出即可。
